一、概 述

110kV、220kV、330kV是供電系統的主要電壓等級，其中性點一般采用直接接地方式，由于繼電保護整定配置及防止通訊干擾等方面的要求，同時為了限制單相短路電流，其中有部分變壓器采用中性點不接地方式。在這種運行方式下，由于雷擊、單相接地短路故障等會造成中性點過電壓，而且變壓器大多是分級絕緣，因此過電壓對中性點的絕緣造成很大威脅，須對其設置保護裝置防止事故發生。

HS-JXB變壓器中性點間隙接地保護成套裝置采用氧化鋅避雷器加間隙并聯運行的保護方式，適用于110KV、220KV、330KV電力變壓器的中性點，不僅可以保護變壓器中性點絕緣免受雷電過電壓和工頻暫態過電壓的損壞，還可實現變壓器中性點接地運行或不接地運行兩種不同運行方式的自由切換。HS-JXB系列變壓器中性點間隙接地保護成套裝置（主變中性點接地組合設備）被廣泛應用于熱電、水電及風力發電等電廠、電站，國家電網公司各大變電所、變電站，及煤炭礦業、鋼鐵冶金、石油化工等大型工礦企業。

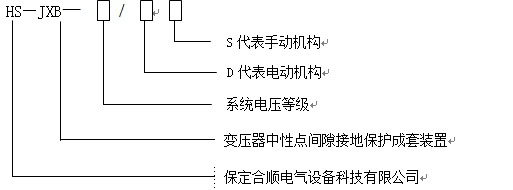

二、產品型號及說明

三、一般使用條件

1、適用于戶內、外。

2、環境溫度：不低于－40℃，不高于＋55℃；相對濕度：不大于95%（25℃）。

3、海拔高度不超過4000m，超出4000m可根據實際情況特制。

4、地震烈度8度及以下地區；最大風速不超過35m/S。

5、電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）。

6、安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。

注：若使用條件與以上不同時，需在訂貨時加以注明。

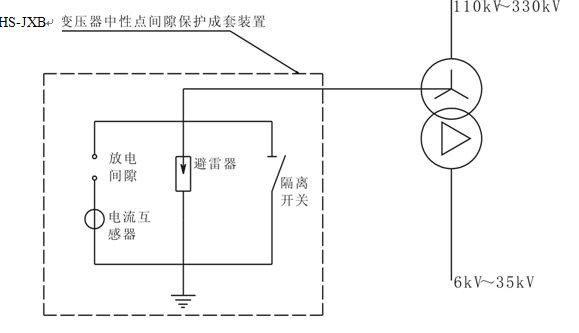

五、裝置工作原理

裝置工作原理示意圖如下：

六、常規技術參數 HS-JXB型變壓器中性點間隙接地保護裝置的常規技術數據如下表： 產品 型號 變壓器額定 電壓 kV 變壓器中性點 耐受電壓 隔離開關 氧化鋅避雷器 放電 間隙 電流 互感器 雷電全波 和截波 耐受電壓 kV (峰值) 1min工頻 kV (有效值) 額定電流 A 操動 機構 額定 電壓 kV (有效值) 持續 運行 電壓 kV (有效值) 直流1mA 參考電壓 kV 不小于 8/20μs 雷電沖擊 電流殘壓 kV （峰值) 工頻放 電電壓 kV ±10% (有效值) 型式 變比 HS-JXB -110 110 250 95 400 CS8-5 (手動)或 CJ6 (電動) 72 58 103 186 83 環氧樹脂澆注全封閉支柱式 10kV 100/5 200/5 300/5 400/5 500/5 600/5 HS-JXB -220 220 320 200 600 144 116 205 320 166 HS-JXB -330 330 440 292 600 CJ6 (電動) 207 166 292 440 252 七、產品特點 1、符合標準，專業制造 HS-JXB型變壓器中性點間隙接地保護裝置嚴格按照GB1985-2004《高壓交流隔離開關和接地開關》 GB/T11022-1999《高壓開關設備和控制設備的共用技術要求》GB11032-2000《交流無間隙金屬氧化物避雷器》DL/T620-1997《交流電氣裝置的過電壓保護及絕緣配合》GB5583-1985 《互感器局部放電測量 》DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、GB3111.1-1997《高壓輸變電設備的絕緣配合》及“國家電網公司十八項電網重大反事故措施”等國家及行業標準的有關規定設計、并配套專門的工藝流程、檢驗流程和設備，保證產品制造的流程化、標準化和專業化。 2、設計新穎，整體安裝 HS-JXB型變壓器中性點間隙接地保護裝置集隔離開關、氧化鋅避雷器、放電間隙和電流互感器等電氣設備于一體的成套設備，具有體積小，安裝調試方便，可靠性高的特點。 3、有效保護，特性穩定 HS-JXB型變壓器中性點間隙接地保護裝置主要采用球形放電間隙和棒形放電間隙兩種方式，放電電壓準確率高、分散性小、特性穩定，與避雷器特性及主要變壓器的絕緣配合精確、充分有效，熱容量大，不易燒損。提高了保護安全性和保護效果。 4、組配靈活，使用方便 HS-JXB型變壓器中性點間隙接地保護裝置一般采用球形間隙，亦可按用戶要求采用棒形間隙。避雷器與隔離開關可根據工程需要任意組合選配。隔離開關的動作亦可按工程要求選擇使用手動或電動機構。間隙的技術參數可在工廠完成調試，亦可在現場進行調試。 5、技術力量雄厚，服務周到 我公司為專業生產廠家，技術力量雄厚，售前的技術交流咨詢可隨時到位。售后的安裝技術指導可按用戶要求及時進行。
